Люди,помогите!8 числа едем в тур слёт...хотелось бы сделать колонку для плеера чтоб не слушать в наушниках а на колонке(так на много прикольней!)е меня есть калонка не большая...деаметр конешно не знаю uti*^ но примерно 10см)так вот хочю к колонке приделать аккамулятор на 12вольт(штоб громче играло) и провада со штекером...думаете что нибудь получится???может плеер сгореть???и как можно ещё сделать типо этого??? я незн***аю
колонка для плеера
Страница: 1
Сообщений 1 страница 26 из 26
Поделиться22009-09-05 22:45:40
- Members
- Откуда: чё уже пронюхали шо я из курск
- Зарегистрирован: 2009-06-26
- Приглашений: 0
- Сообщений: 183
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Возраст: 32 [1992-01-07]
- Провел на форуме:
Не определено - Последний визит:
2013-09-23 23:03:58
по твоему тексту видно что ты ваще ноль в радиотехнике, а это нехорошо, колонку ты при всём желании до этого времени сам не соберёшь.......
но не стоит расстраиваться, всё не так плохо, есть даже вариант получше:
необходимо за 2 сотни рублей купить самые дешёвые колонки для компа, маленькие такие, и квадратную батарейку на 4,5в. разбираешь активную колонку и вытряхиваешь из неё потроха, точнее трансформатор, больше ничё трогать не надо. напрямую подключаешь батарейку и всё. правда внутрь она врятли влезет, можно сбоку изолентой примотать. проверено, работает....
Поделиться32009-09-05 23:11:17
а вариантов где денег не ндо тратить нету???
Поделиться42009-09-05 23:28:31
вот примерно так я хочю сделать...
Поделиться52009-09-05 23:49:03
- Members
- Откуда: чё уже пронюхали шо я из курск
- Зарегистрирован: 2009-06-26
- Приглашений: 0
- Сообщений: 183
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Возраст: 32 [1992-01-07]
- Провел на форуме:
Не определено - Последний визит:
2013-09-23 23:03:58
даааа, ну ты и шутник, без денег ты ничё не сделаешь.
может быть у тебя есть батарейка, несколько капов, резисторов, и микросхемка тда2003, на ней вроде собирают.
ты похоже даже не имеешь понятия о том что такое усилитель....
Поделиться62009-09-06 00:28:37
- Пиротехник
- Зарегистрирован: 2008-08-14
- Приглашений: 0
- Сообщений: 2159
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Возраст: 32 [1992-07-07]
- Провел на форуме:
Не определено - Последний визит:
2013-07-04 23:33:00
Картер, минимум что ты сделаешь - ничего. Максимум - похериш динамик.
Поделиться72009-09-06 11:21:23
Если включить так как он нарисовал придет писец и плееру и динамику
Поделиться82009-09-06 12:08:19
alexval можешь нарисовать схему уселитель(где минимум частей)...плиз если те не трудно...
Поделиться92009-09-06 19:28:10
- Members
- Откуда: чё уже пронюхали шо я из курск
- Зарегистрирован: 2009-06-26
- Приглашений: 0
- Сообщений: 183
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Возраст: 32 [1992-01-07]
- Провел на форуме:
Не определено - Последний визит:
2013-09-23 23:03:58
картер, если тебе интересно посмотреть на принципиальную схему, то поисчи в поиске, ты увидишь квадрат с цифрами и от него отходят прямоугольники и всякое дерьмо, их там около 10 шт, больше ты смысла не увидишь.
у тебя хотяб паяльник есть?
если ты возьмёшься за изготовление, то будет чтото типа этого:
http://radikal.ru/F/i075.radikal.ru/0908/a...9fcc0e.jpg.html
Поделиться102009-09-06 19:47:37
KAPTEP, открою тебе маленький секрет!
Чтобы твоя колонка от твоего плеера звучала, надо звук из плеера подать на звуковой усилитель, а уже с усилителя подавать на колонку.
Тебе подойдёт простенький автоусилитель, такие ставят в автомобили, работает от 12в, так что тебе ещё понадобится парочка негров, которые будут тащить автомобильный аккумулятор (мотоциклетного хватит тока на раз), или 1 негр, который будет крутить педали велогенератора, который кстати тоже понадобится.
http://geiby.narod.ru/tda2030.htm
Отредактировано пиротехник-любитель (2009-09-06 19:55:02)
Поделиться112009-09-06 20:40:31
000 у мя паяльник есть и я знаю немного об электрике!!! недово***лен
Поделиться122009-09-06 20:43:03
картер, если тебе интересно посмотреть на принципиальную схему, то поисчи в поиске, ты увидишь квадрат с цифрами и от него отходят прямоугольники и всякое дерьмо, их там около 10 шт, больше ты смысла не увидишь.
у тебя хотяб паяльник есть?если ты возьмёшься за изготовление, то будет чтото типа этого:
http://radikal.ru/F/i075.radikal.ru/0908/a...9fcc0e.jpg.html
да 000 схемка прикольная кста насчёт квадратиков и прямоугольников я знаю что это если чё)))
Поделиться132009-09-06 20:46:22
KAPTEP, открою тебе маленький секрет!
Чтобы твоя колонка от твоего плеера звучала, надо звук из плеера подать на звуковой усилитель, а уже с усилителя подавать на колонку.
Тебе подойдёт простенький автоусилитель, такие ставят в автомобили, работает от 12в, так что тебе ещё понадобится парочка негров, которые будут тащить автомобильный аккумулятор (мотоциклетного хватит тока на раз), или 1 негр, который будет крутить педали велогенератора, который кстати тоже понадобится.
там используется TDA2030 а у мя есть TDA2006 димон думаешь пойдёт???
Отредактировано KAPTEP (2009-09-06 20:47:15)
Поделиться142009-09-06 20:55:17
Вот нашёл в инете

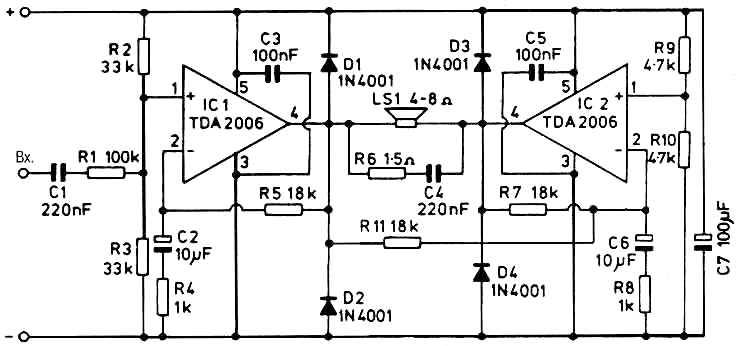

Этот УНЧ (бустер) собран на двух микросхемах усилителей мощности типа TDA2006. Усилитель мощности IC1 включен, как можно видеть, в режиме неинвертирующего усилителя, причем на неинвертирующий вход с помощью делителя на резисторах R2, R3 подано напряжение смещения, равное половине напряжения питания. Резистор R5 обеспечивает 100-процентную обратную связь по постоянному току с выхода на инвертирующий вход IC1, так что устройство имеет на постоянном токе единичный коэффициент усиления, а уровень выходного напряжения составляет половину напряжения питания. Конденсатор С2 и резистор R4 уменьшают обратную связь на звуковых частотах и делают коэффициент усиления напряжения равным примерно 18 во всей полосе звуковых частот. Резистор R1 используется на входе усилителя для уменьшения его чувствительности до приемлемого уровня, а С1 - это просто разделительный конденсатор, препятствующий попаданию постоянного напряжения на вход усилителя. Микросхема IC2 используется в том же включении, но на ее неинвертирующий вход подается не входной сигнал, а только напряжение смещения с делителя на резисторах R9 и R10. Через резистор R11 выходной сигнал микросхемы IC1 поступает на инвертирующий вход IC2, а сопротивление резистора R11 выбрано так, чтобы микросхема IC2 имела единичный (по модулю) коэффициент усиления. Однако поскольку входной сигнал подается на инвертирующий вход IC2, то в этом каскаде усилителя происходит инвертирование фазы сигнала, что обеспечивает требуемые в таком усилителе противофазные сигналы на двух выходах. Диоды D1 - D4 включены для защиты от перегрузок обеих микросхем при индуктивных нагрузках, а резистор R6 и конденсатор С4 - для предупреждения самовозбуждения. Конденсаторы СЗ, С5 и С7 служат развязками в цепях питания.
Граф Р. Шиитс В.
взято отсюда ссылка
описание самой микросхемы ссылка
Отредактировано alexval2007 (2009-09-06 20:57:35)
Поделиться152009-09-06 21:06:40
почему то у мя предчувствие что я это не осилю...алекс у мя ток одн тда2006...и у мя наврядли есть остальные части)))но я попробую достать
Поделиться162009-09-06 21:57:25
делай хотябы одну левую часть схемы, до динамика, а второй конец динамика посади на землю.
Поделиться172009-09-06 22:26:43
- Members
- Откуда: чё уже пронюхали шо я из курск
- Зарегистрирован: 2009-06-26
- Приглашений: 0
- Сообщений: 183
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Возраст: 32 [1992-01-07]
- Провел на форуме:
Не определено - Последний визит:
2013-09-23 23:03:58
жоская схемка, а вообще если есть микросхема, то остальное не должно вызвать проблем.
http://forum.cxem.net/lofiversion/index.php/t40996.html
Поделиться182009-09-06 23:56:00
жоская схемка, а вообще если есть микросхема, то остальное не должно вызвать проблем.
http://forum.cxem.net/lofiversion/index.php/t40996.html
000 эта самая простая и понятная схема за сёня для меня)))ток я в схемах 0 не понимая что где... uti*^ пожете написать что где???
Поделиться192009-09-07 00:15:09
- Members
- Откуда: чё уже пронюхали шо я из курск
- Зарегистрирован: 2009-06-26
- Приглашений: 0
- Сообщений: 183
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Возраст: 32 [1992-01-07]
- Провел на форуме:
Не определено - Последний визит:
2013-09-23 23:03:58
2003 это микросхема, цифрами обозначены ноги на ней, отсчитываются слева направо, прямоугольники это резисторы, две полоски рядом это капы, ну а хуля толку, нужны хотяб минимальные познания в радиотехнике, оборудование. хотя можно спаять и навесным монтажом, будет жоско смотреться. первая сборка врятли получится, скорее всего будет лететь с балкона.
Поделиться202009-09-07 01:29:01
и главное, микросхему надо правильно охлаждать! для этого её крепят на гладкую поверхность алюминиевого радиатора, намазанную кремнейорганической пастой КПТ, для лучшего отвода тепла.
от перегрева эти микросхемы дохнут, и вобще спалить её проще простого, так что бери сразу 2-3. и обычно вслед за микросхемой вылетает колонка...
Отредактировано пиротехник-любитель (2009-09-07 01:29:46)
Поделиться212009-09-07 07:38:34
Покупка калонок от компа выйдет дешевле или переделать те что у тебя на компе поставить разем и через него подтыкать батарейку по необходимости для автономного питания
Поделиться222009-09-07 09:38:27
- Откуда: СССР
- Зарегистрирован: 2007-05-22
- Приглашений: 0
- Сообщений: 3626
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Возраст: 55 [1969-01-06]
- Провел на форуме:
Не определено - Последний визит:
2013-08-11 09:28:33
Да что же это такое? сегодня с утра? Уже живот болеть начинает! lol*) lol*) lol*)
Поделиться232009-09-08 10:32:01
Поясни?
Поделиться242009-09-08 13:07:52
- Откуда: СССР
- Зарегистрирован: 2007-05-22
- Приглашений: 0
- Сообщений: 3626
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Возраст: 55 [1969-01-06]
- Провел на форуме:
Не определено - Последний визит:
2013-08-11 09:28:33
поясняю: давно не заходил на форум... а тут сразу столько веселого! Схема уничтожения плеера и динамика повеселила! особенно в контексте заявления о том что:
у мя паяльник есть и я знаю немного об электрике!!! 1111489052.gif
ну и наивная хитро....сть автора:
а вариантов где денег не ндо тратить нету???
Отредактировано judas (2009-09-08 13:26:26)
Поделиться252009-09-08 13:54:54
- Members
- Откуда: Парагвайск
- Зарегистрирован: 2007-08-19
- Приглашений: 0
- Сообщений: 1603
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
Не определено - Последний визит:
2013-08-08 00:50:11
Спроси у друзей, или у пацанов мелких отбери(шутка) распаяй разъём, и перепаяй , коли пояльник есть... cul)
Поделиться262009-09-08 15:53:55
насчёт хитрожопости автора - врено подмечено!
по этому поводу анекдот есть:
Идёт мужик по рынку, а там бабка продаёт пирожки. он спрашивает - почём пирожки? бабка - эти с мясом по 3 рубля, с картошкой по 2 рубля, а эти - бесплатно, с говном )))
Мужик - да ты что бабка, совсем с ума сошла? пирожки с говном делаешь!
А потом почесал репу и говорит - ладно, давай мне 1 с мясом, 2 с картошкой, ну и 5 с говном, - бесплатно же всётаки!
Отредактировано пиротехник-любитель (2009-09-08 15:54:32)
