Пульт прямого типа на 150 каналов
Вес: 2620
Габариты: 420х270х90

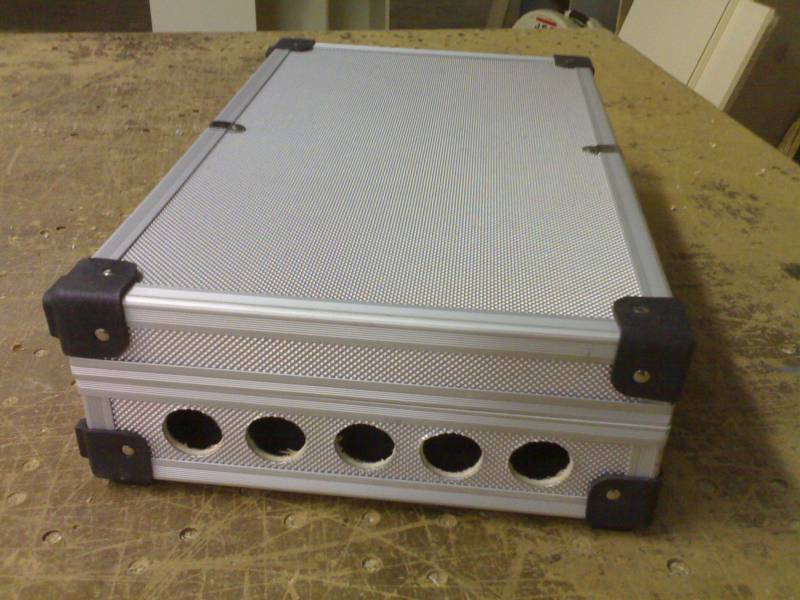

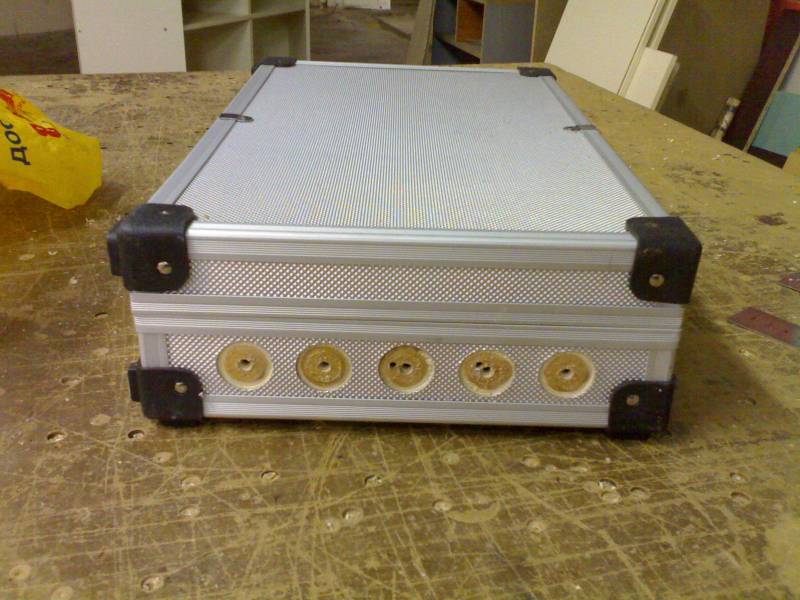

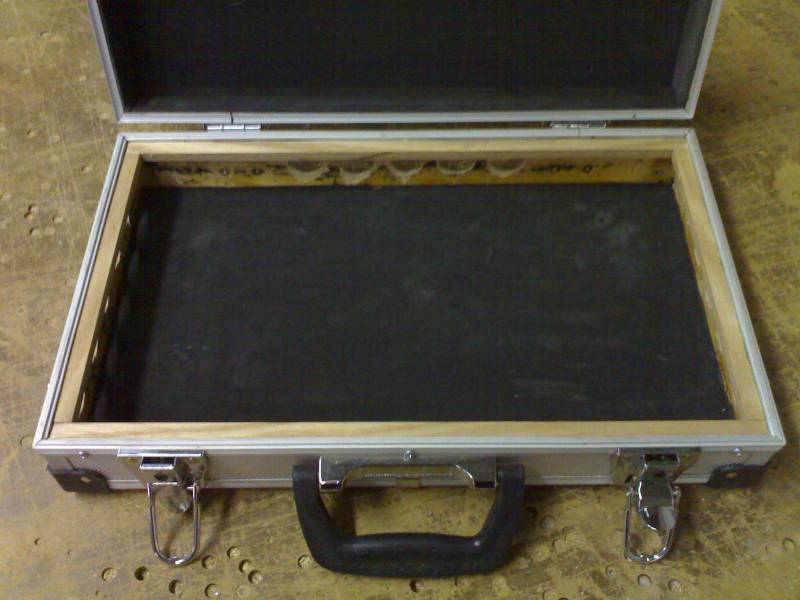

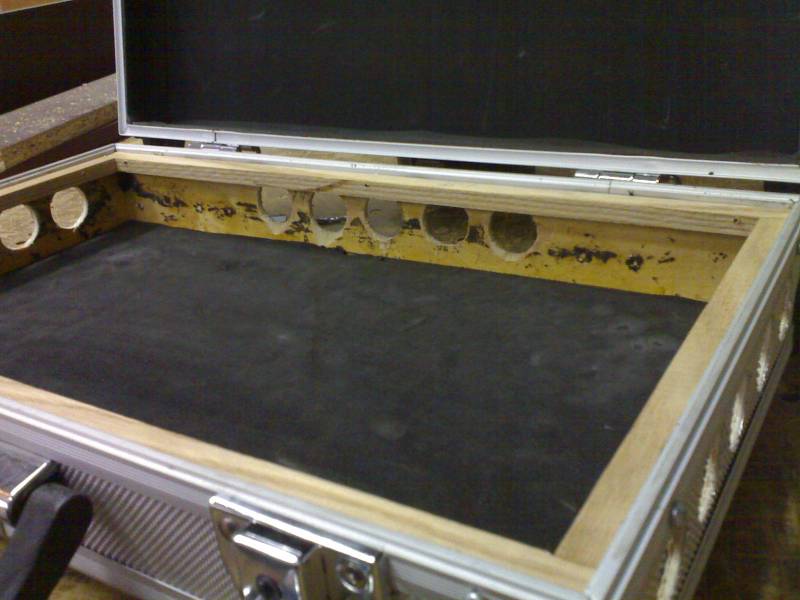

Материал кейса: алюминий + фанера
Панель: текстолит 2 мм, окрашенный ударопрочной молотковой краской
Питание 12 v
Тумблера: 2-х позиционные (Китай)
Диоды: 3 мм

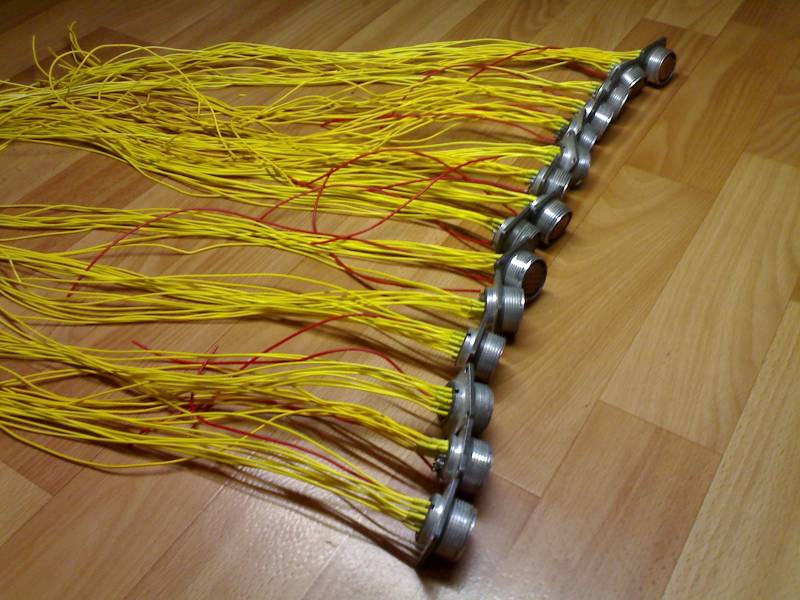

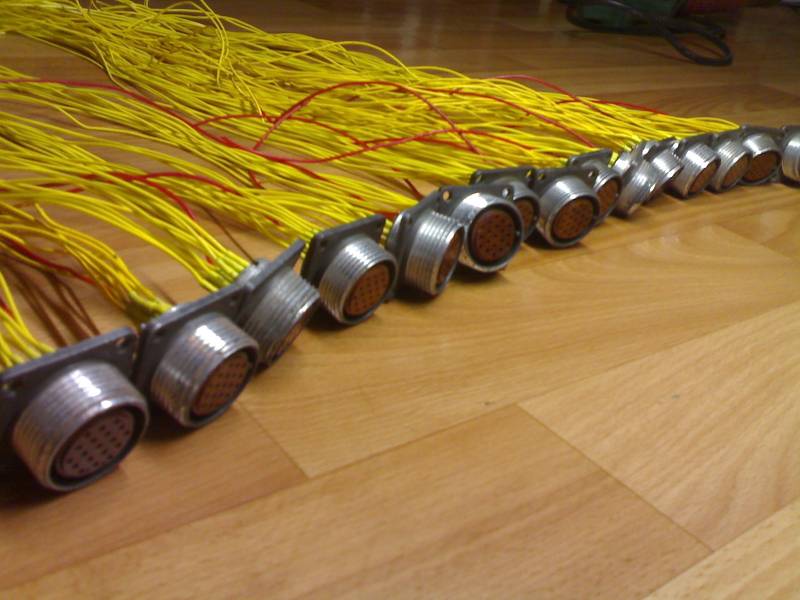

Магистральные разъемы: армейские, посеребренные контакты 2РМ24Б19Г1В1
Разъемы питания: XLR
Цифровой вольтметр: ВПЕ-0,36 погрешность +- 0,1 v
Внутренняя распайка: провод МГШВ 0,14
Пробная макетная сборка

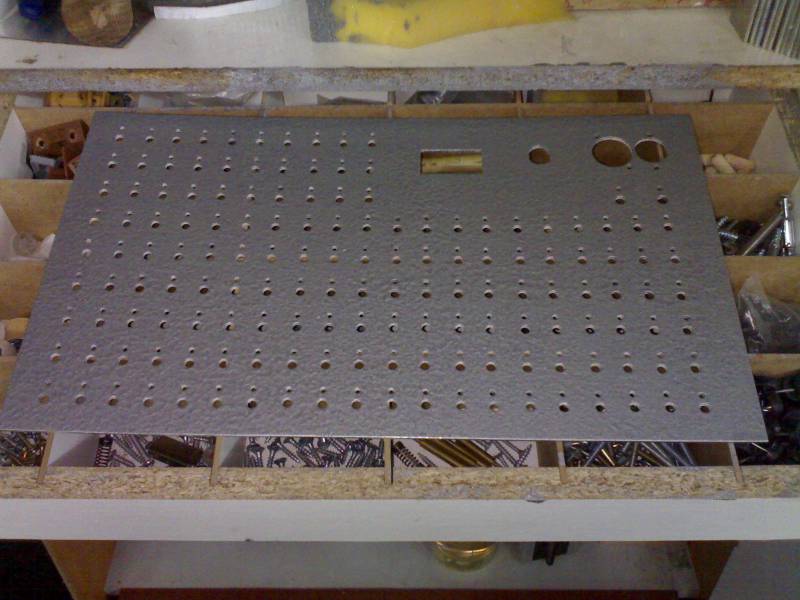

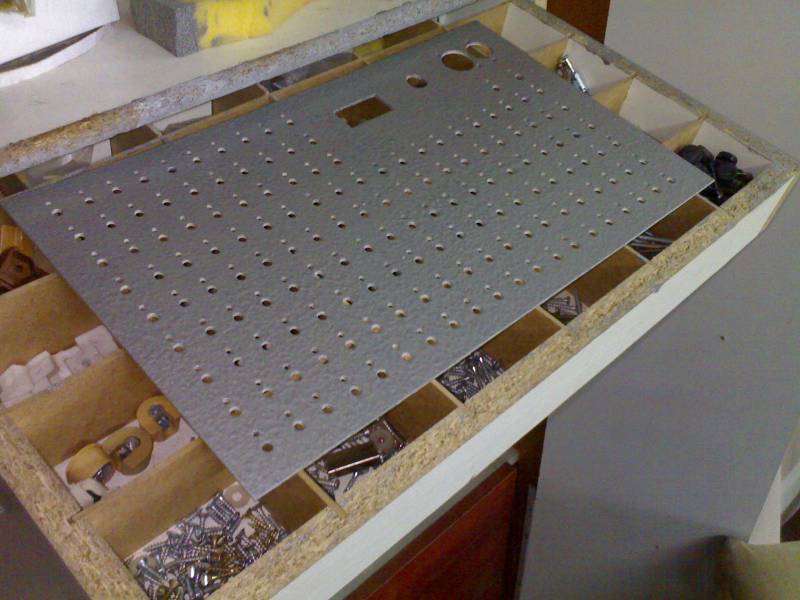

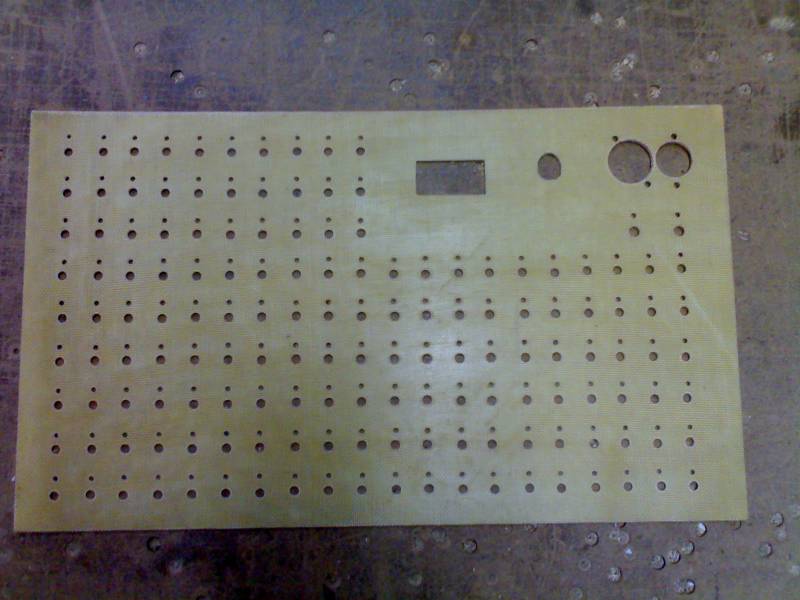

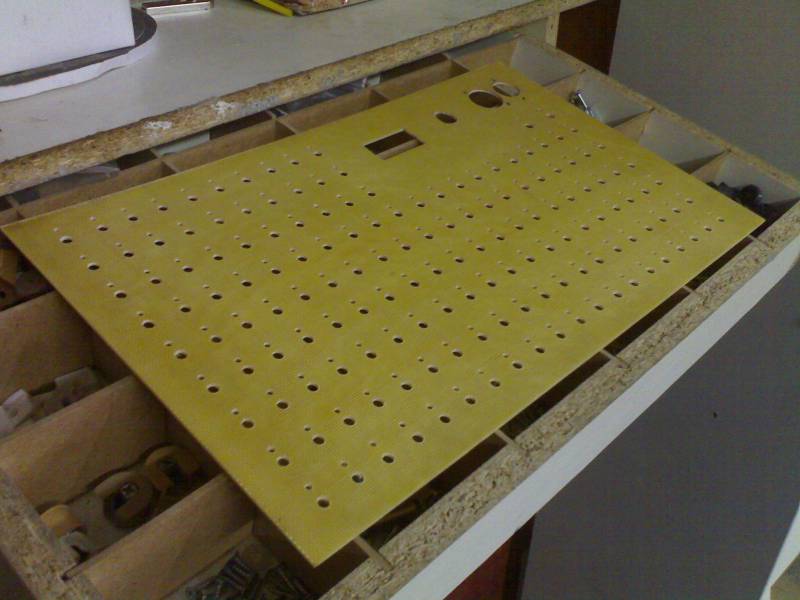

После утверждения дизайна, изготовил панель из текстолита 2 мм
Пульт в готовом виде
Пульт на 150 каналов от Spets87
Сообщений 1 страница 26 из 26
Поделиться12011-10-28 19:20:09
Поделиться22011-10-28 20:02:33
ну что тут сказать , отличный пульт:
сколько стоят тумблера (по штучно) ?
и сколько стоят светодиоды ?
красивый )
у нас самый дешевый китайский тумблер 3.50 грн.
а тут их многовато.
Отредактировано antares-ss (2011-10-28 20:09:38)
Поделиться32011-10-28 20:38:06
При оптовой покупке по 2 гривны, диоды вроде по 0.30 копеек
Поделиться42011-10-28 20:57:18
в сколько он тебе обошелся ?
Поделиться52011-10-28 21:06:03
Это комерческая тайна.
Поделиться62011-10-28 21:18:16
в лс напиши, будь добр.)
Поделиться82012-08-21 06:23:41
ИМХО к этому пульту не мешало бы сделать программный пуск, подключаешь ноутбук программируешь интервалы срабатывания -"заливаешь программу " и в бой, а то тумблерки переключать не камильфо
Поделиться92012-08-21 10:37:47
Красиво! Немного по-старинке, но зато будет чётко работать
Поделиться102012-08-21 19:14:09
Да. Это самый простой и надёжный вариант. Хотя я предпочитаю галлетники для выбора канала и кнопочку пуска типа грибок.
Есть несколько плюсов:
Не мёрзнут китайские тумблера (ниже -15).
Не надо перед пуском нервно проверять все ли тумблера выключены (были случаи , когда все оказывались включены )
Не горят переключатели, поскольку ток идёт через коммутирующую кнопку.
Оказалось очень удобно отбивать ритм по этой кнопке, когда работаешь под музыку. орке***стр git: cul)
Разъёмы, я считаю, это лучшие и коммутационные зажимы лучшие в своей ценовой категории. Хотя для себя я ставлю дорогие, но практически вечные. В результате по цене так же, а дополнительной починки не требует. Но разве это объяснишь покупателю?
Поделиться112012-08-22 14:53:43
По тумблерам согласен. Они не айс, уж очень хлипкие, а советских (маркировку не помню) очень трудно достать много и чтоб не очень дорого.
Зато колодки - класс, РМ-ы рулят=) Но опять же аккустические разъемы очень хлипкие, при транспортировке их надо прокладывать паралонами всякими чтобы зажимы не по отлетали. Хотя это может мои лишь придирки, потому что я рукожопый
Поделиться122012-08-23 00:34:18
Не ты один. Они конечно ржавеют, но гораздо чаще при транспортировке. а на морозе - так и говорить не чего. Примерно 1-0,5% за одну работу накрывается. Ну и раз в два года менять все полюбасу.
Но они то же разные есть . Есть воще гно. А есть ничёшные, но по пять.
Поделиться132012-08-23 10:59:51
и совершенно случайно есть советские, надежные тумблера
http://pirotehnika.ruhelp.com/index.php?showtopic=3613
Поделиться142012-08-29 22:18:45
ИМХО к этому пульту не мешало бы сделать программный пуск, подключаешь ноутбук программируешь интервалы срабатывания -"заливаешь программу " и в бой, а то тумблерки переключать не камильфо
вы осознаете сумму, которую необходимо вложить в такой пуль?
Поделиться152012-08-29 22:26:04
Рад что тема ожила.
Данный пуль 2010 года изготовления. Укомплектовался и продался он только месяц назад.
Это первый и последний пульт в такой компоновке.
В данный момент все пожелания и недостатки учтены.
От Китайских тумблеров я отказался, перешел на советские тумблера МТ-1, в идеале перейти бы на ПТ-37 но они дефицитны.
Планируется выход нового пульта, надеюсь серийного.
Пульт будет на советских тумблерах МТ-1
Масса пульта будет пропаяна проводом 1 кв.
Распайка каналов проводом МГШВ-0,5
Поделиться172013-02-18 14:11:21
вы осознаете сумму, которую необходимо вложить в такой пуль?
Недавно прикидывал с форумчанами:
1. Пульт:
- корпус - 40грн (сильно большой не нужен),
- аккумулятор - 65грн (12В, 3,5Ач),
- выпрямитель напряжения на 5в - 10грн (для контроллера),
- контроллер PIK (берем средний за 150грн),
- 3 разъема под витую пару + всякие мелочевки типа USB порта (+100грн),
- проводки, припой - 20 грн.
ИТОГО: сам пульт = около 50$ при условии, что есть программатор (а он просто необходим) и нужный софт (либо +30$ производителю аналогичных пультов за прошивку контроллера).
2. Концевики (берем 10 концевиков по 20 разъемов):
- корпуса - 300грн,
- аккумуляторы - 650грн,
- полевики и насыпная мелочь - 250грн,
- разъемы под ЭВшки - 200грн,
- модули вход/выход под витую пару (100грн),
- 10 самых простых PIKов (для общения с базой на предмет правильности подключения) - 70грн.
ИТОГО: около 200$ + сам пульт 50-80$. Укладываемся в сумму около 300$.
При этом имеем ПИРОМУЗЫКАЛЬНЫЙ пульт на 200 подключений с возможностью расширения до 1.375.000!!! каналов.
На этом преимущества не заканчиваются:
- пульт будет опрашивать модули и видеть "выпавшие",
- полностью управляем с компа и совместим с пиромузыкальным софтом,
- коммутация самой дешевой витой парой, которую всегда можно купить в любом городе и обжать на месте.
Вот как-то так...
Поделиться182013-02-18 20:03:06
А прошивка есть? Или кто осилит ее?
Поделиться192013-02-19 00:45:17
Разработка, отладка прошивки + схемное решение обойдется гораздо дороже, если заказывать.
Поделиться202013-02-19 01:56:31
А прошивка есть? Или кто осилит ее?
Ходят слухи, что есть
Поделиться212013-02-19 04:15:49
Коммутация витой парой - точно гониво. Глючить из за наводок будет жёстко! Коаксиальный не особо дороже и много надёжнее.
Поделиться222013-02-19 08:54:11
Коммутация витой парой - точно гониво. Глючить из за наводок будет жёстко! Коаксиальный не особо дороже и много надёжнее.
Позвольте не согласится. Сколько ставил камеры, на коаксиале хуже, наводок больше и расстояние меньше чем на витой паре. Витая пара для того и витая чтобы помехи гасить, помехи на завитушках наводятся в противофазе поэтому суммарные помехи близки к нулю.
Поделиться232013-02-19 09:27:44
Может немного не по теме,но можно сделать на основе уже готовых радиопультов - пиропульт. Провода ,тумблеры -это вчерашний день.
Если добавить логику и релюхи в приемник то можно увеличить каналы , как это сделал Seemann64 в своем самодельном пульте.
Я заказал вот здесь http://www.aliexpress.com/snapshot/210927674.html
можно найти и на больше каналов , но я допустим не вижу смысла каждую мортиру сажать на отдельный канал и для меня для дома 12 каналов хватит.
Судя по цене выходит дешевле чем покупать детали и паять самому , пульт на днях должен придти ко мне , потом напишу за него.
Если надо управлять под музыку , то можно сделать программируемые дистанционно по радио "сики" Есть такие порты, как RS-485 и RS-232 есть преобразователи один в другой их же в USB , так ,как в ноутах щас не ставят 232 порт , есть радио удлинители этих портов , все можно найти не дорого и связать комп и "сики" по радио, ток малость подумать и все. Я по радио управлял поворотной камерой + видео сигнал шел по радио , использовал похожую батву ,на расстоянии 1 КМ , правда пришлось направленные антенны использовать.
Если о проф говорить , то там изделия могут находится на большом расстоянии друг от друга ,какие могут быть провода? А так возле каждого изделия свой "СИК" они все опрашиваются и управляются по радио с обычного компа , который находится в нужном месте , в плане безопасности цифра не подведет , в плане надежности это правильные частоы, и нормальные антенны .
Отредактировано V205 (2013-02-19 10:44:12)
Поделиться242013-02-19 13:00:12
Позвольте не согласится. Сколько ставил камеры, на коаксиале хуже, наводок больше и расстояние меньше чем на витой паре. Витая пара для того и витая чтобы помехи гасить, помехи на завитушках наводятся в противофазе поэтому суммарные помехи близки к нулю.
Аналогичный случай был в городе Кутаиси.
Сколько видел разных систем компьютерных пиропультов- большего гемора, чем на витой паре не наблюдал. Коаксиал справляется безупречно.
Ну дело то ваше. Я участвую в разработке и тестирую новые системы пиропультов уже лет 12 примерно. Скажу честно, что витая там пара или коаксиал - это не так важно и легко поправимо. Есть там ещё мнооого чего интересного. B)
Поделиться252013-02-19 16:46:28
Суть в том, что правильный пульт должен передавать сигнал в цифровом формате, а не силовой (источник питания в самом концевике). Учитывая, что провода довольно быстро изнашиваются, витая пара попроще будет в качестве расходного материала. Да и потом её можно на сами ЭВшки пустить, когда устанет
Ну а в сухом остатке - более бюджетный (в плане обслуживания) пульт.
Поделиться262013-02-19 22:49:26
Недавно прикидывал с форумчанами:
1. Пульт:
- корпус - 40грн (сильно большой не нужен),
- аккумулятор - 65грн (12В, 3,5Ач),
- выпрямитель напряжения на 5в - 10грн (для контроллера),
- контроллер PIK (берем средний за 150грн),
- 3 разъема под витую пару + всякие мелочевки типа USB порта (+100грн),
- проводки, припой - 20 грн.
ИТОГО: сам пульт = около 50$ при условии, что есть программатор (а он просто необходим) и нужный софт (либо +30$ производителю аналогичных пультов за прошивку контроллера).
2. Концевики (берем 10 концевиков по 20 разъемов):
- корпуса - 300грн,
- аккумуляторы - 650грн,
- полевики и насыпная мелочь - 250грн,
- разъемы под ЭВшки - 200грн,
- модули вход/выход под витую пару (100грн),
- 10 самых простых PIKов (для общения с базой на предмет правильности подключения) - 70грн.
ИТОГО: около 200$ + сам пульт 50-80$. Укладываемся в сумму около 300$.При этом имеем ПИРОМУЗЫКАЛЬНЫЙ пульт на 200 подключений с возможностью расширения до 1.375.000!!! каналов.
На этом преимущества не заканчиваются:
- пульт будет опрашивать модули и видеть "выпавшие",
- полностью управляем с компа и совместим с пиромузыкальным софтом,
- коммутация самой дешевой витой парой, которую всегда можно купить в любом городе и обжать на месте.Вот как-то так...
